Металлическая биполярная пластина для водородного топливного элемента

Металлическая биполярная пластина для водородного топливного элемента

Описание металлической биполярной пластины:

Металлическая биполярная плита распределяет реакционные газы, обеспечивает эффективную электронопроводность и оптимизирует конструкцию потокового канала с коррозионно-устойчивыми металлическими материалами,обеспечение долговечных и экономически эффективных характеристик топливных элементов.

СпецификацииМеталлическая биполярная пластина с полуэтированным изображением:

Этировка создает точные шаблоны каналов потока в биполярных пластинах, оптимизируя диффузию газа и уменьшая падение давления.Этот метод вычитания обеспечивает единообразную геометрию для повышения эффективности потока и электрохимических характеристик при сохранении проводимости материалаОн позволяет использовать коррозионно-устойчивые материалы (например, нержавеющую сталь / покрытые металлы) и поддерживает масштабируемое производство с сбалансированной стоимостью и долговечностью для устойчивой работы топливных элементов.

ПроизводствоПроцессиз химически выгравированных биполярных пластин:

1)Выбор материала (нержавеющая сталь/титан);

2)очистка поверхности;

3)фоторезистентное покрытие для определения моделей каналов потока;

4)Разоблачение и разработка;

5)Химическое гравирование для растворения открытых участков;

6)Послеобработка (удаление сопротивления, нейтрализация остатков);

7)Инспекция качества.

Точный контроль параметров гравирования (время, температура, концентрация) обеспечивает единообразную геометрию канала для оптимизированного распределения газа, проводимости,и коррозионная стойкость при сохранении структурной целостностиЭтот метод поддерживает масштабируемое, экономически эффективное массовое производство.

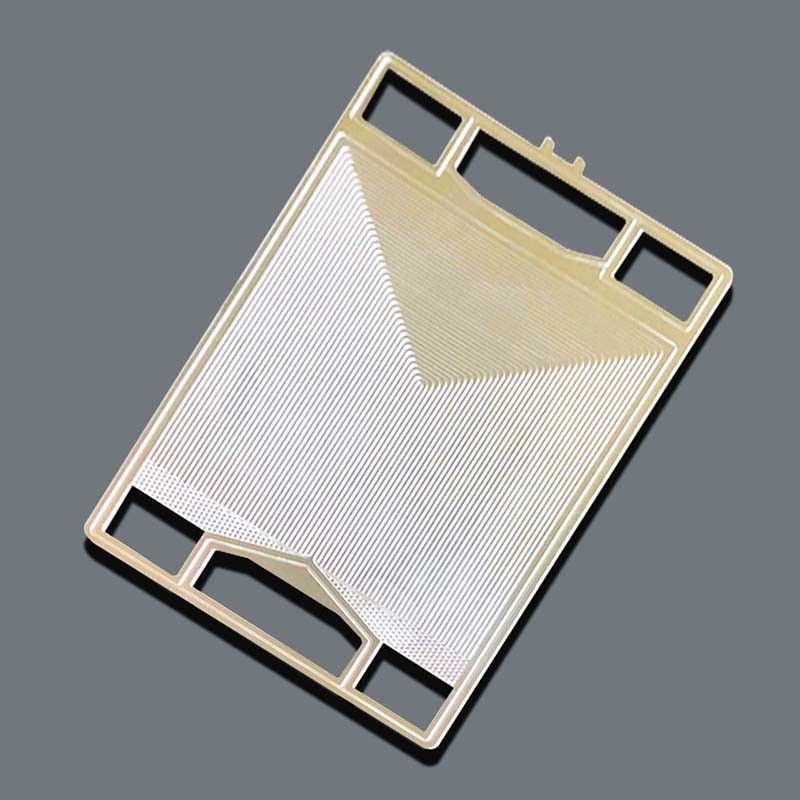

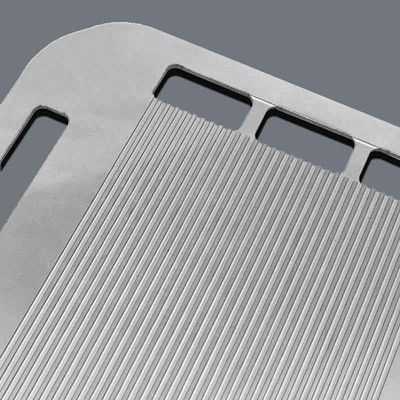

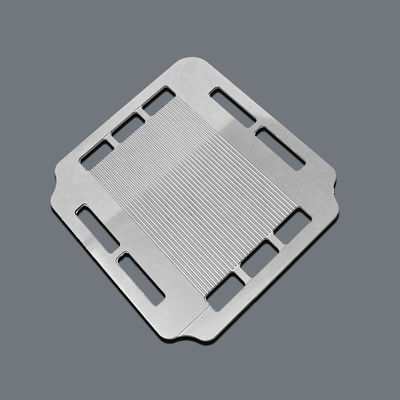

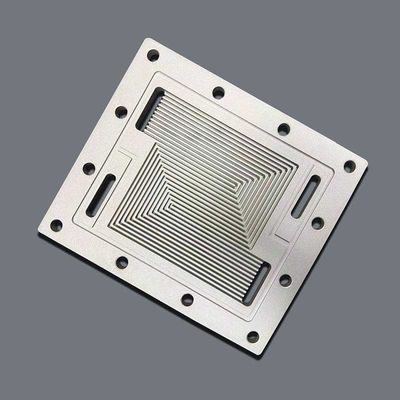

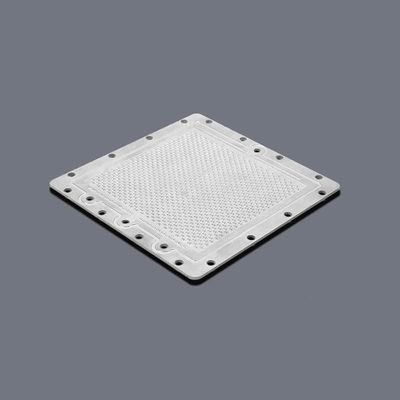

Xinhaisen может фото выгравировать пользовательские различные формы PCHE / биполярные пластины, ниже некоторые биполярные пластины мы сделали раньше для справки:

Как сделать металлическую биполярную пластину на заказ?

1.Пожалуйста, присылайте нам свой дизайн.
Мы принимаем следующие форматы файлов:DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw и Adobe Illustrator.

2.Время обработки образцов: 3-10 дней

3.Экспресс:DHL, FedEx, TNT, около 3-7 дней.

Также поддержка по воздуху или по морю.
