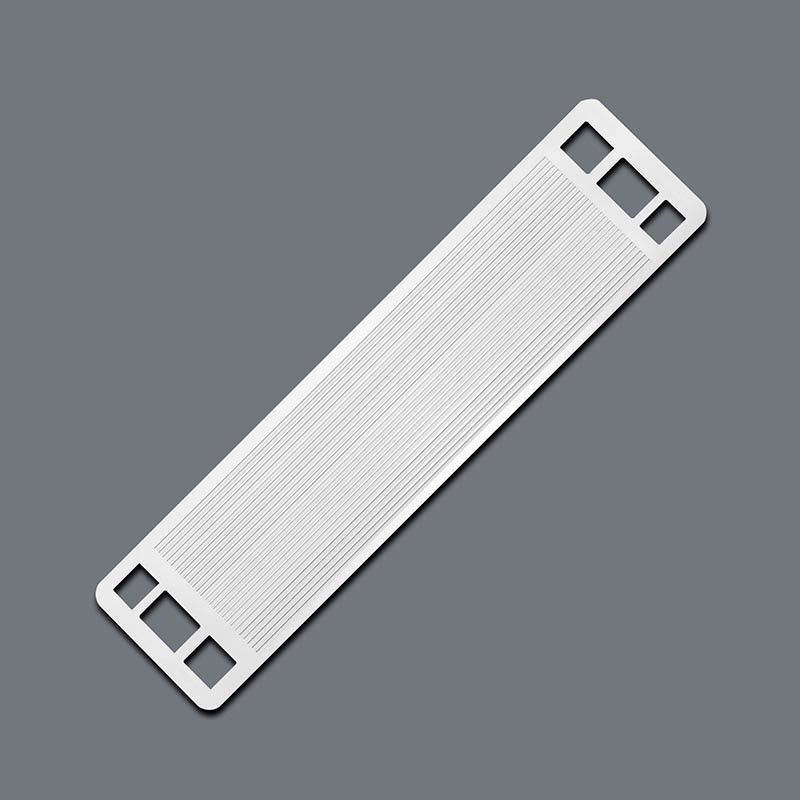

Химическая гравировка Печатная схема теплообменник 1800 мм Титановый гравировка для аэрокосмической

Химическое гравирование 1800 мм Размер Титановый гравирование Печатная схема теплообменник для аэрокосмической промышленности

Печатный теплообменник (PCHE)использует диффузионно-связанные коррозионно-устойчивые пластины

С микроканальными схемами для достижения высокой тепловой эффективности и компактности.

При высоких давлениях и температурах, он обслуживает нефтегазовую, энергетическую и химическую промышленность, предлагая долговечность и устойчивость.

преимущества экономии места благодаря сварной архитектуре типа пластины.

СпецификацииТитановый печатный теплообменник:

Преимущества гравировки в производстве PCHE:

1. Изготовление микроканалов с высокой точностью:Позволяет использовать сверхтонкие, сложные пути потока (< 0,5 мм) для максимальной эффективности теплопередачи и равномерного распределения жидкости.
2. Гибкость проектирования:Поддерживает настраиваемую геометрию канала (зигзаговый, волнообразный), адаптированную к требованиям тепловой/жидкостной динамики.
3. Сохранение целостности материала:Беснапряженное гравирование позволяет избежать механических деформаций, сохраняя прочность пластины при высоких давлениях (до 600 бар).
4. Масштабируемость и согласованность:Фотохимические процессы обеспечивают повторяемое крупномасштабное производство коррозионностойких плит (например, нержавеющей стали, сплавов)

ПроизводствоПроцессиз PCHE с химическим офортом:

1)Выбор материала (нержавеющая сталь/титан);

2)очистка поверхности;

3)фоторезистентное покрытие и УФ-маскировка для определения моделей каналов потока;

4)Разоблачение и разработка;

5)Химическое гравирование для растворения открытых участков;

6)Послеобработка (удаление сопротивления, нейтрализация остатков);

7)Инспекция качества.

Точный контроль параметров гравирования (время, температура, концентрация) обеспечивает единообразную геометрию канала для оптимизированного распределения газа, проводимости,и коррозионная стойкость при сохранении структурной целостностиЭтот метод поддерживает масштабируемое, экономически эффективное массовое производство.

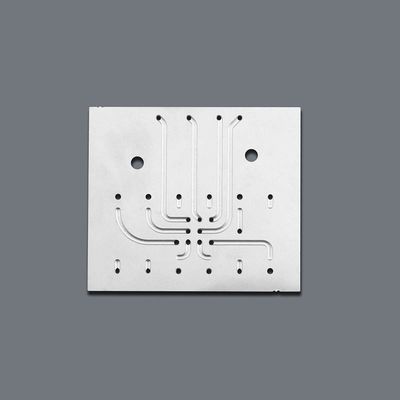

Xinhaisen может фото выгравировать пользовательские различные формы PCHE / биполярные пластины, ниже некоторые биполярные пластины мы сделали раньше для справки:

Как сделать настройку на PCHE?

1.Пожалуйста, присылайте нам свой дизайн.
Мы принимаем следующие форматы файлов:DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw и Adobe Illustrator

2.Время получения образцов: 3-10 дней

3.Экспресс:DHL, ФРСЕx, ТНТ, Около 3-7 дней.
