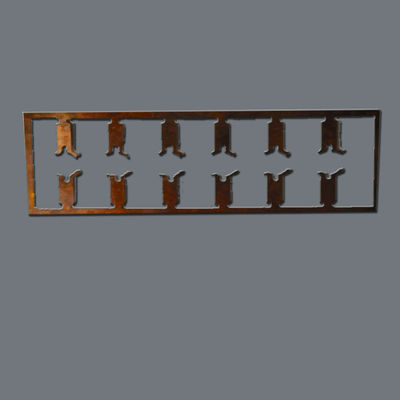

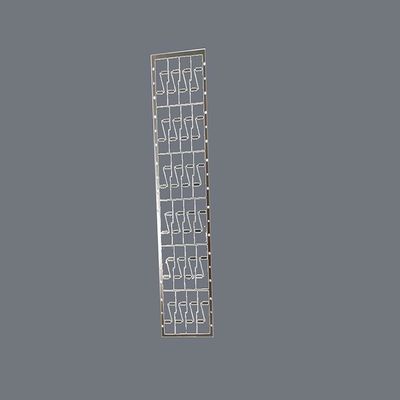

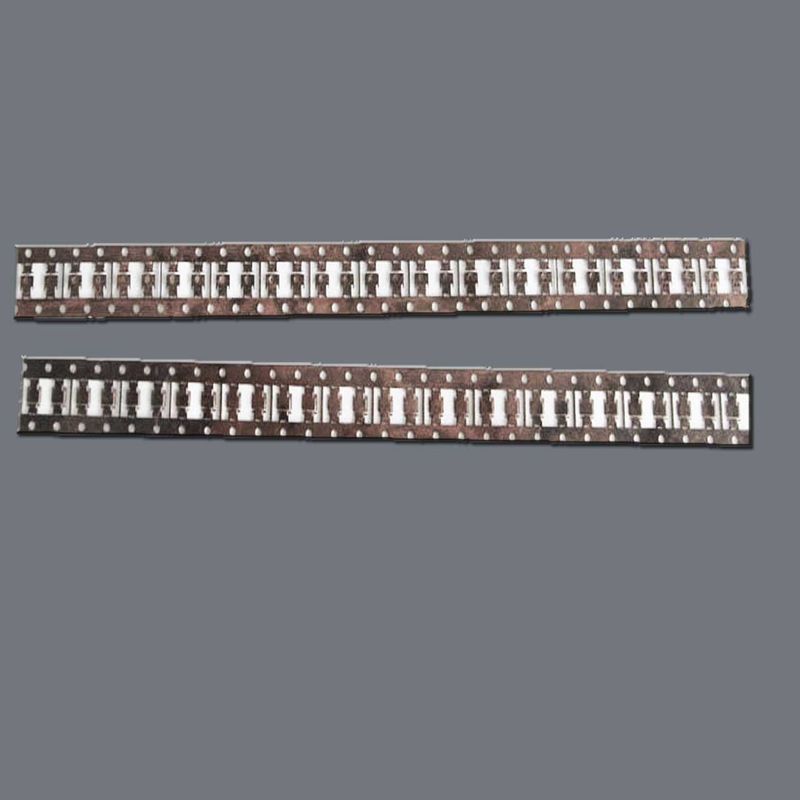

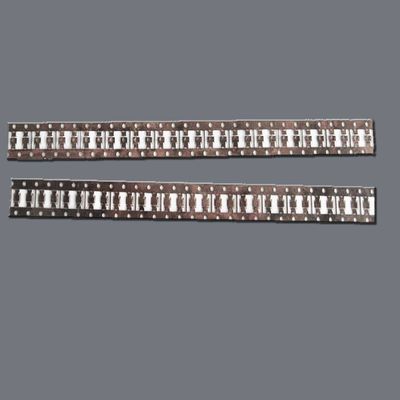

Точность 0.015 мм Ширина линии Микро гравированный свинцовый каркас для автомобилей

Точность 0.015 мм Ширина линии Микроэтированная свинцовая рама для автомобилей

Обзор продукции

Xinhsen Technology специализируется на производстве высокоточных оформованных свинцовых рамок для упаковки полупроводников и микроэлектроники.Наши свинцовые каркасы служат критической платформой для взаимосвязи микросхем, обеспечивая превосходную электрическую проводимость, теплораспределение и механическую стабильность.Мы поставляем продукты с непревзойденной точностью измерений для применения в QFN, DFN, SOP, SSOP и другие передовые форматы упаковки.

Ключевые особенности

Ультраточная технология гравировки

Достигает тонкого толщины до 0,05 мм с плотной толерантностью ± 0,01 мм

Производит гладкие безбурные края для идеального крепления штампа

Материальная экспертиза

Работа с различными сплавами, включая Cu (C194, C7025), Fe-Ni (Сплав 42) и Kovar

Диапазон толщины: 0,1 - 1,0 мм

Усовершенствованные возможности проектирования

Сложные многоуровневые узоры с точной технологией полугравировки

Специализированные геометрии для конкретных тепловых/электрических требований

Высшее качество

Контроль плоскости в пределах 0,02 мм/мм2

100% автоматизированная оптическая инспекция

Технические параметры

Опции материалов: Сплавы меди (C194, C7025), Сплав 42, Ковар

Диапазон толщины: 0,1 - 1,0 мм

Минимальный отклик: 0,05 мм

Толерантность: ±0,01 мм (критические размеры)

Поверхностная шероховатость: Ra ≤ 0,8μm

Типы пакетов: QFN, DFN, SOP, SSOP, DIP и т.д.

Конкурентные преимущества

Точность, не ограничивающаяся штамповкой

Достигает более тонких характеристик и более строгих допустимых отклонений, чем обычная штамповка

Без механического напряжения или деформации

Данные о производительности

Быстрое создание прототипов

Время получения образцов: 5-7 рабочих дней

Включен анализ DFM

Эффективные решения

Более низкие затраты на инструменты по сравнению с штамповкой

Гибкий MOQ от прототипов до серийного производства

Комплексные услуги

Одноразовое решение от проектирования до покрытия (Ag, NiPdAu и т.д.)

Сертификат по стандартам ISO 9001 и IATF 16949

Частые вопросы

Вопрос: Какая польза от выгравированных свинцовых рамок по сравнению с штампованными?

Ответ: Этировка обеспечивает более высокую точность (особенно для тонкого пича), отсутствие высыпаний и механического напряжения на материалы.

Вопрос: Вы можете обрабатывать свинцовые массивы для многочиповой упаковки?

О: Да, мы специализируемся на высокой плотности многоуровневых конструкций с точной технологией полугравировки.

Вопрос: Какие поверхностные отделки вы предлагаете?

О: Мы предоставляем различные варианты покрытия, включая серебро, NiPdAu и выборочное покрытие.

Вопрос: Какова ваша типичная производственная мощность?

О: Мы поддерживаем массовое производство до 50 миллионов единиц в месяц с последовательным контролем качества.

Почему выбрать Синхсен?

С более чем 15-летним опытом прецизионной гравировки, мы объединяем передовые технологии с строгим контролем качества, чтобы обеспечить свинцовые рамы, которые отвечают самым требовательным требованиям полупроводников.Наша техническая команда тесно сотрудничает с клиентами, чтобы оптимизировать дизайн для производительности и изготовления.
