Подробная информация о продукции

Created with Pixso. Дом Created with Pixso. продукты Created with Pixso.
Фотохимическая обработка
Created with Pixso.

Услуги фотохимического травления для металлических листов толщиной от 0,02 мм до 3 мм

Услуги фотохимического травления для металлических листов толщиной от 0,02 мм до 3 мм

Наименование марки: XHS/ Customized
Номер модели: XHS/ на заказ
МОК: 10
цена: 80-100USD
Условия оплаты: T/T, Western Union
Способность к поставкам: 10000-100000PCS / неделя
Подробная информация
Сертификация:
ISO9001 ISO14001
Долговечность:
Высокий
Сложность:
высокое
Терпимость:
±0.005 мм
Толщина:
0,02 мм-1,5 мм
Время выполнения:
2-3 недели
Размер:
Индивидуально
точность:
Высокий
Расходы:
Низкий
Упаковывая детали:
PE-пакет, картонный
Поставка способности:
10000-100000PCS / неделя
Выделить:

1.5 мм металлические компоненты

,

0.02 мм металлические компоненты

,

Части металла высокой точности

Описание продукта

Услуги фотохимического травления для металлических листов толщиной от 0,02 мм до 3 мм


Что такое фотохимическое травление?

Фотохимическое травление, также известное как травление, химическое травление, фотохимическая обработка, представляет собой процесс обработки листового металла, при котором используются химические травители для создания сложных и высокоточных прецизионных компонентов практически из любого металла.


Услуги фотохимического травления для металлических листов толщиной от 0,02 мм до 3 мм 0


Как работает фотохимическое травление?

Процесс фотохимического травления работает путем «печати» конструкции компонента на фоторезисте, который наносится на металлический лист. Области фоторезиста, которые не были напечатаны, удаляются, обнажая металл, который впоследствии вытравливается.


Преимущества фотохимического травления:

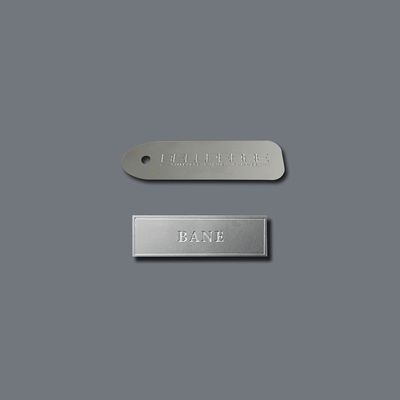

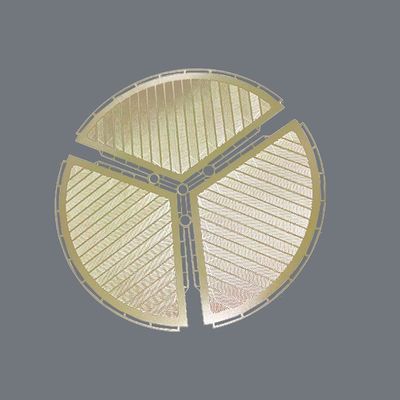

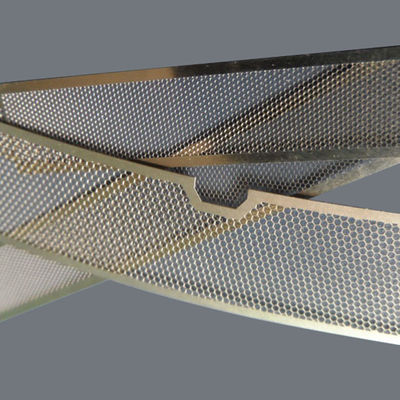

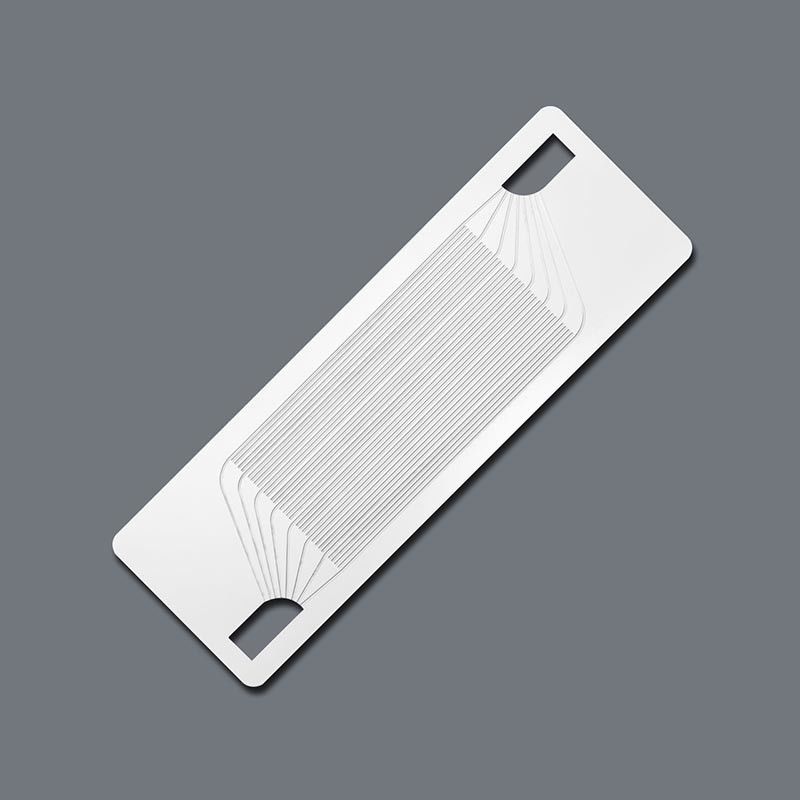

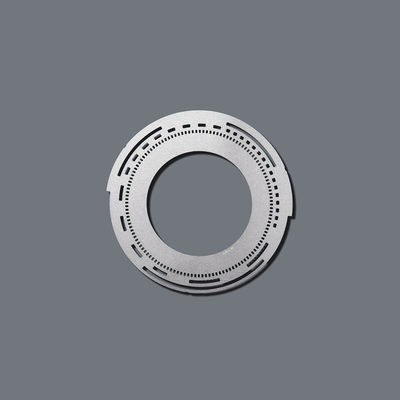

Услуги фотохимического травления для металлических листов толщиной от 0,02 мм до 3 мм 1                  Услуги фотохимического травления для металлических листов толщиной от 0,02 мм до 3 мм 2                  Услуги фотохимического травления для металлических листов толщиной от 0,02 мм до 3 мм 3                    Услуги фотохимического травления для металлических листов толщиной от 0,02 мм до 3 мм 4

Неограниченный сложный дизайн                 Высокая точность                           Без заусенцев и без напряжения             От прототипа до производства




Материал, толщина и размер, которые мы используем для фотохимического травления:СТАЛЬ И НЕРЖАВЕЮЩАЯ СТАЛЬ

0,01 мм – 1,5 мм 600 мм x 1500 мм ТИТАН И ТИТАНОВЫЕ СПЛАВЫ
0,01 мм – 1,5 мм 600 мм x 1500 мм ТИТАН И ТИТАНОВЫЕ СПЛАВЫ
0,01 мм – 1,5 мм 600 мм x 1500 мм ТИТАН И ТИТАНОВЫЕ СПЛАВЫ
0,01 мм – 1,5 мм 600 мм x 1500 мм ТИТАН И ТИТАНОВЫЕ СПЛАВЫ
0,01 мм – 1 мм 600 мм x 550 мм Процесс фотохимического травления:


Создание дизайна

  1. : Создается подробный CAD-дизайн для определения рисунка травления.Нанесение фоторезиста
  2. : На поверхность металла наносится слой фоторезиста.Экспонирование и проявление
  3. : Дизайн подвергается воздействию ультрафиолетового света и проявляется, перенося рисунок.Травление
  4. : Металл погружается в химический раствор, который вытравливает открытые участки.Очистка
  5. : После травления компонент тщательно очищается для удаления любых остатков.Инспекция
  6. : Готовый продукт проверяется на точность, качество и соответствие допускам.Типичные травленые изделия:

Услуги фотохимического травления для металлических листов толщиной от 0,02 мм до 3 мм 5


Применение фотохимического травления:

Услуги фотохимического травления для металлических листов толщиной от 0,02 мм до 3 мм 6


Фильтрация:

  • Микрофильтровальные сетки, экраны, сита, сетки для фильтров пыли, сахарные экраны, сетки для фильтров для душевых леек, сетки для фильтров дымовых извещателей и т. д.Электроника:
  • Прецизионные металлические прокладки, шайбы, экранирование EMI/RFI, выводные рамки, контакты, пружины, гибкие элементы и т. д.Медицина:
  • Медицинские лезвия, прецизионные прокладки, шайбы, имплантаты, прокладки, контакты медицинских устройств и т. д.Автомобилестроение:
  • Сетчатые решетки динамиков, пластины протектора, таблички с названиями, инкрустации, пластины топливных элементов, прокладки, шайбыТочное машиностроение:
  • Прецизионные сетки, контрольные сита, экраны, прокладки, прокладки, шайбы, пружины, гибкие элементы, диафрагмы, этикетки.Аэрокосмическая и оборонная промышленность:
  • Разъемы, латунные контакты, теплообменники, экраны EMI/RFI, решетки воздухозаборников.Упаковка и доставка
Услуги фотохимического травления для металлических листов толщиной от 0,02 мм до 3 мм 7

1. Детали упаковки:
2. Детали доставки:1. Защитный слой в крышках 1.

EMS:Около 10-15 рабочих дней2. Полиэтиленовый пакет                                                                                               2.

DHL:Около 3-5 рабочих дней3. Пена в коробке 3.

FedEx:Около 4-6 рабочих дней4. Водонепроницаемая упаковка 4.

UPS/TNT:Около 6-8 рабочих дней5. Или по вашему запросу 5.

ВОЗДУХОМ:Около 5-7 рабочих дней6.

МОРЕМ:Около 15-30 рабочих днейКак сделать заказ с химическим травлением у нас?
