Точный гравированный печатный контур теплообменник Высшая тепловая эффективность

Точные гравированные печатные схемы теплообменники Высшая тепловая эффективность

Печатные теплообменникиОбзор

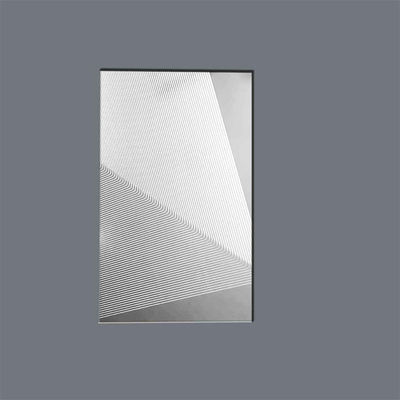

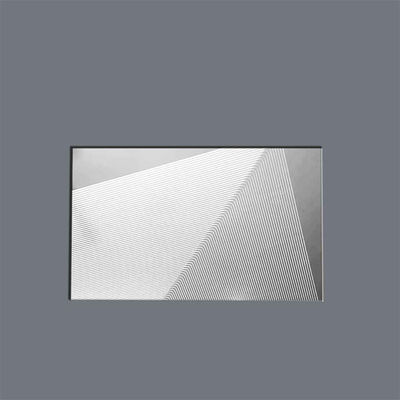

Химически выгравированные PCHE от Xinhsen представляют собой следующее поколение компактных теплообменников, обеспечивающих непревзойденную тепловую производительность в критических приложениях.Используя нашу собственную технологию фотохимического гравирования, мы создаем сложные микро-канальные модели, которые достигают превосходной эффективности теплопередачи при сохранении исключительной стойкости к давлению.

Ключевые преимущества
✔Сверхвысокая эффективность- плотность поверхности до 2500 м2/м3
✔Способность к экстремальному давлению- до 600 бар рабочего давления
✔Компактный и легкий- на 85% меньше, чем обычные обменники
✔Устойчивы к коррозии- Широкая совместимость материалов
✔Дизайн потока по заказу- Оптимизированные шаблоны каналов для каждого приложения

Печатные теплообменникиСпецификации

Особенности конструкции
•Образцы каналов: прямая, зигзаговая, синусоидальная или настройка CFD-оптимизированная
•Складывание слоев: Конструкции с диффузионным соединением или сваркой
•Конфигурация порта: конструкции с перекрестным потоком, противопотоком, многопроходными
•Особые особенности: Интегрированные датчики, гибридные размеры каналов

Данные о производительности
Коэффициенты теплопередачи: 3000-8000 Вт/м2К
¢ значения NTU до 50
Приблизительная температура в пределах 3°C
Снижение давления до 0,1 бара

Заявления
▸ Сверхкритические циклы мощности CO2
▸ СПГ и криогенная обработка
▸ Системы ядерных реакторов
▸ Термоуправление в аэрокосмической отрасли
▸ Системы водородных топливных элементов
▸ Восстановление промышленного тепла от отходов

Обеспечение качества

• 100% измерения (оптические измерения)

• Сертификаты материалов (MTC, EN10204 3.1)

• Испытание давления до 1,5x проектного давления

• Соответствует требованиям ASME BPVC раздел VIII раздел 1

• Производство, сертифицированное по стандартам ISO 9001 и AS9100

Варианты настройки
✓ Дизайн каналов, оптимизированный для CFD
✓ Специальные покрытия (Ni, Cr, керамика)
✓ Порты приборов
✓ Компактные модульные устройства
✓ Полная интеграция системы

Почему вы выбрали Xinhsen PCHE?
Наш химический процесс гравирования позволяет:
•Истинные особенности микромасштабабез механического напряжения
•Совершенная однородность каналадля сбалансированного потока
•Сложная геометрияневозможно с обработкой
•Быстрое создание прототипов- 2-3 недели для проб

Производственная мощность
• Прототипы: 2-3 недели
• Массовое производство: более 50 000 пластинок в месяц
• Полные единицы: 4-8 недель
