Пластины теплообменника печатных плат с полутравлением высокой точности

Высокоточные печатные цепи для теплообменников

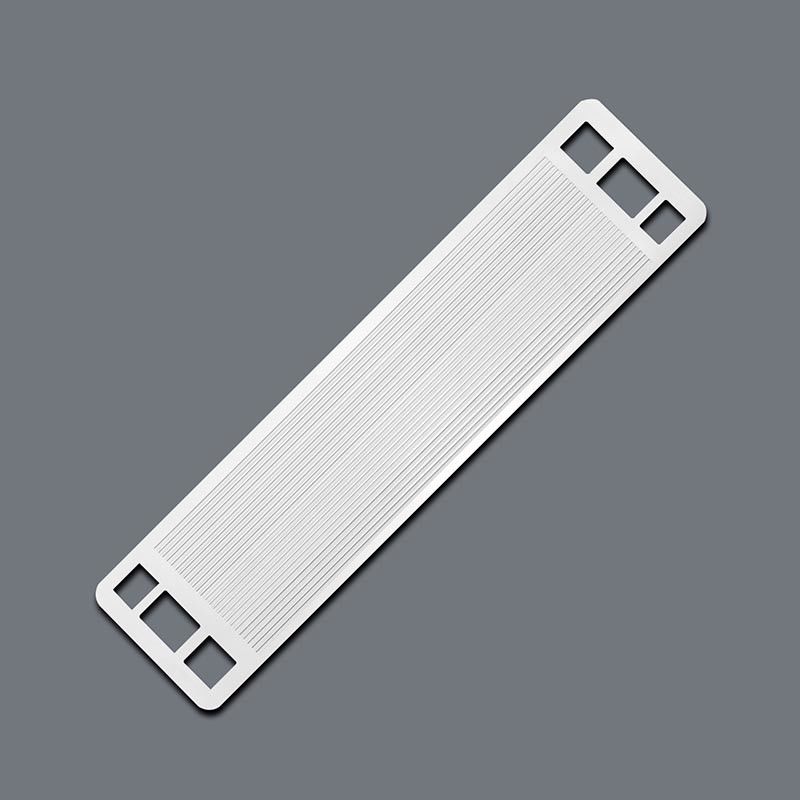

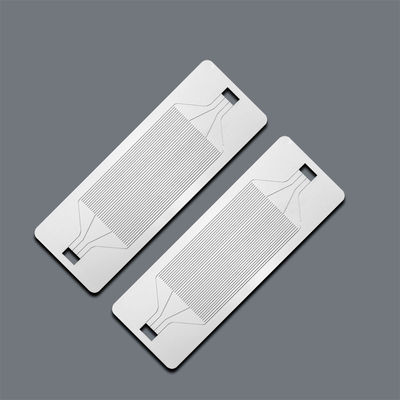

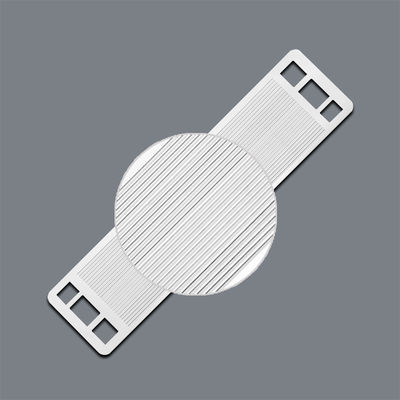

ВПечатный теплообменник (PCHE)использует диффузионно-связанные коррозионно-устойчивые пластиныС микроканальными схемами для достижения высокой тепловой эффективности и компактности.При высоких давлениях и температурах, он обслуживает нефтегазовую, энергетическую и химическую промышленность, предлагая долговечность и устойчивость.Преимущества экономии места благодаря сварной архитектуре типа пластины.

СпецификацииПолуогравированный печатный теплообменникПлиты

Преимущества гравировки в производстве пластинок PCHE

1. Изготовление микроканалов с высокой точностью:Позволяет использовать сверхтонкие, сложные пути потока (< 0,5 мм) для максимальной эффективности теплопередачи и равномерного распределения жидкости.
2. Гибкость проектирования:Поддерживает настраиваемую геометрию канала (зигзаговый, волнообразный), адаптированную к требованиям тепловой/жидкостной динамики.
3. Сохранение целостности материала:Беснапряженное гравирование позволяет избежать механических деформаций, сохраняя прочность пластины при высоких давлениях (до 600 бар).
4. Масштабируемость и согласованность:Фотохимические процессы обеспечивают повторяемое крупномасштабное производство коррозионностойких плит (например, нержавеющей стали, сплавов)

ПроизводствоПроцессиз химического нанесения на пластины PCHE

1)Выбор материала (нержавеющая сталь/титан);

2)очистка поверхности;

3)фоторезистентное покрытие и УФ-маскировка для определения моделей каналов потока;

4)Разоблачение и разработка;

5)Химическое гравирование для растворения открытых участков;

6)Послеобработка (удаление сопротивления, нейтрализация остатков);

7)Инспекция качества.

Точный контроль параметров гравирования (время, температура, концентрация) обеспечивает единообразную геометрию канала для оптимизированного распределения газа, проводимости,и коррозионная стойкость при сохранении структурной целостностиЭтот метод поддерживает масштабируемое, экономически эффективное массовое производство.

Как выгравировать индивидуальные пластины PCHE?

1.Пожалуйста, присылайте нам свой дизайн.
Мы принимаем следующие форматы файлов:DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw и Adobe Illustrator

2.Время получения образцов: 5-7 дней

3.Экспресс:DHL, FedEx, TNT, воздушный, морской.
