Услуги по обработке химической гравировки

Производитель настраиваемых колес кодового кодировщика.

ISO-сертифицированный завод по гравировке с более чем 13-летним опытом в производстве настраиваемого кода кодировки.Мгновенная котировка.

Что такое кодирующие коды?

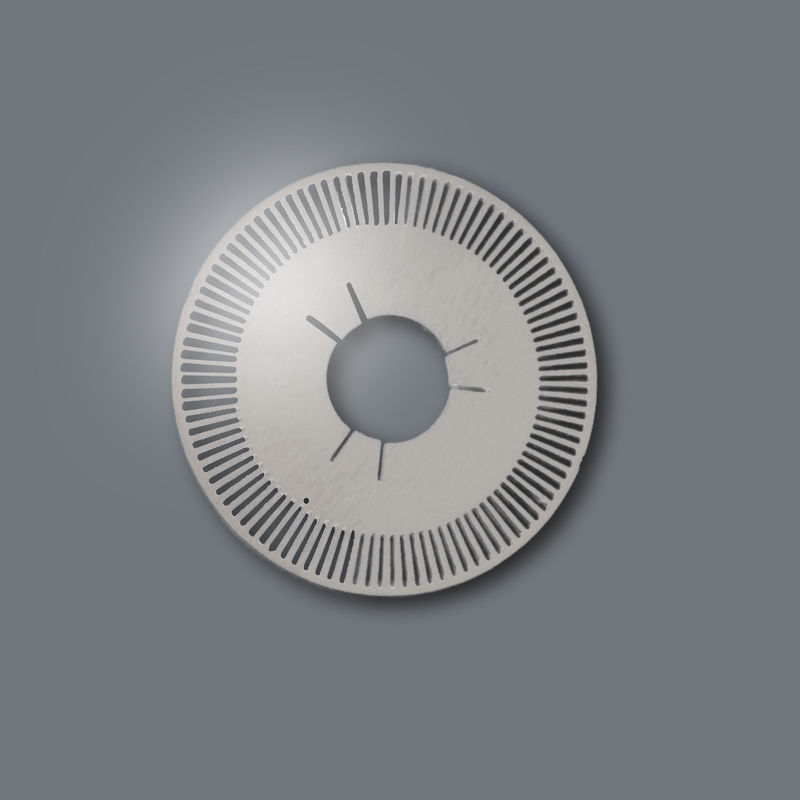

Кодные колеса кодера (или диски кодера) являются критическим компонентом в оптических/магнитных кодерах, в которых используются четко выгравированные шаблоны для преобразования механического движения в цифровые сигналы.Наши выгравированные диски кода обеспечивают ± 0Точность 0,01 мм для промышленной автоматизации, робототехники и систем управления движением.

Код кодировщика Типы колес, которые мы производим

• Металлические коды колес
  Материалы: Нержавеющая сталь (304/316), Титан, Сплавы меди, Сплавы никеля
  Приложения: высокотемпературные среды (> 400°C), тяжелое промышленное оборудование
• Кодные колеса пленки (фотохимически выгравированные)
  Материалы: пленка из полиэстера/полимида с покрытием оксида хрома/черного
  Применение: медицинские изделия, полупроводниковое оборудование, требующее разрешения < 0,5 мкм

Код кодировщика Колеса Технические характеристики
    Параметр Код металлического колеса Код пленки колеса

Процесс нанесения кода на колесах кодировки

1. Подготовка материалов: очистка и обезжирение металлических листов.
2. Фоторезистентное покрытие: применять ультрафиолетовую резистентность.
3. Экспозиция: Дизайн поля потока передачи через фотомаску.
4. Развитие: удаление нераскрытого сопротивления, чтобы выявить зоны офорта.
5. Этч: погружение в этч, чтобы растворить незащищенный металл.
6. Стрижка и очистка: Удалить остатки резистива и полировать.
7. Проверка качества: проверка размеров, проводимости и поверхности.

Код кодировщика Колеса Дополнительные услуги


Вторичная обработка

• Микропечать для отверстий для установки вала
• Сварка TIG для многослойных сборок
• Покрытие черного оксида/Ni-PTFE для устойчивости к износу
• Клей PSA (3M®467MP/468MP)

Часто задаваемые вопросы по кодировке

Вопрос: Какие кодовые колеса мы можем изготовить?

О: Для функций мы можем изготовить оптические кодировщики, емкостные кодировщики, магнитные кодировщики, отражающие кодировщики.

Для материалов мы можем изготовить металлические кодирующие колеса, стеклянные кодирующие колеса, пластиковые (пленочные, ПЭТ) кодирующие колеса.

Вопрос: Сколько времени требуется для создания прототипа кода?
Ответ: 5-7 дней для образцов, 15 дней для массового производства.

Вопрос: Вы поставляете материалы, соответствующие требованиям RoHS?
О: Да, все материалы соответствуют стандартам RoHS/REACH.

Как настроить кодировщик кода колес от нас.

1Пожалуйста, присылайте нам свой дизайн.

Мы принимаем следующие форматы файлов:

DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw и Adobe Illustrator

2- Время обработки образцов: 3-10 дней

3.Express:DHL,Fedex,TNT,около 3-7 дней

Почему вы выбрали нас?
✅ 13+ лет опыта: доверяется глобальными клиентами в автомобильной, энергетической и аэрокосмической отраслях.

✅ Сертификат ISO 9001/14001 и IATF 16949: гарантированное качество и устойчивость.
✅ Прототип Время доставки: 3-7 дней.
✅ Массовое производство: 2-3 недели

✅Конкурентоспособные цены: оптимизированные процессы для эффективности затрат.
