Высокоточные пластины потока химического гравирования для теплообменников печатных схем

Высокоточные пластины потока химического гравирования для теплообменников печатных схем

Наименование марки:	XHS/ Customized
Номер модели:	Обычай
МОК:	10
цена:	80-100USD
Условия оплаты:	T/T.
Способность к поставкам:	10000-100000 с.п. / неделя

Подробная информация

Описание продукта

Ratings & Reviews

Подробная информация

Место происхождения:

КИТАЙ

Сертификация:

ISO 9001, ISO 14001

Материалы:

Нержавеющая сталь, титановый или индивидуальный

Толщина:

0,5-3,0 мм

Терпимость:

+/- 0,005 мм

Производственный процесс:

Фото -химическое травление, покрытие, штамповка, лазерная резка

Упаковывая детали:

Сумки и картонные коробки / настраиваемые

Поставка способности:

10000-100000 с.п. / неделя

Выделить:

высокоточные химические резные потоковые пластины

Плиты потока теплообменника PCHE

компоненты теплообменников печатных схем

Описание продукта

Высокоточная химическая травка печатных плат для пластин теплообменников

Xinhaisen использует процесс фотохимического травления для производства проточных пластин для печатных теплообменников (PCHE) с высокоточными микроканалами и сложными узорами.

ОписаниеПроточные пластины для печатных теплообменников

Что такое печатные теплообменники?

Печатный теплообменник (PCHE), также известный как Компактный теплообменник диффузионной сварки (DCHE), представляет собой теплообменник нового поколения, сочетающий в себе сверхкомпактный дизайн с высокой эффективностью. Проточные каналы, варьирующиеся от микро- до миллиметрового масштаба, точно вытравливаются в металлических пластинах с помощью технологии химического травления. Затем эти пластины соединяются диффузионной сваркой, создавая прочную блочную структуру, способную выдерживать экстремальные температурные и перепад давления при обеспечении отличной теплопередачи.

Технические характеристики Проточные пластины для печатных теплообменников

Материал	Нержавеющая сталь 316L, алюминий и т. д.
Толщина	От 0,5 мм до 5,0 мм, может быть настроена
Размер	Может быть настроен, макс. до 600*1800 мм,
Общий допуск	±0,1 мм, в зависимости от толщины пластины
Обработка	Фотохимическая обработка / травление металла / фототравление
Другая обработка	Диффузионная сварка или другая обработка по запросу

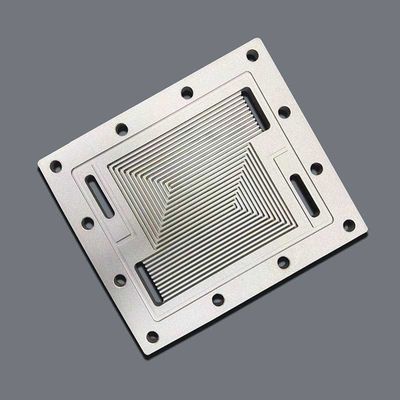

Высокоточные пластины потока химического гравирования для теплообменников печатных схем 1

Производство проточных пластин для печатных теплообменников

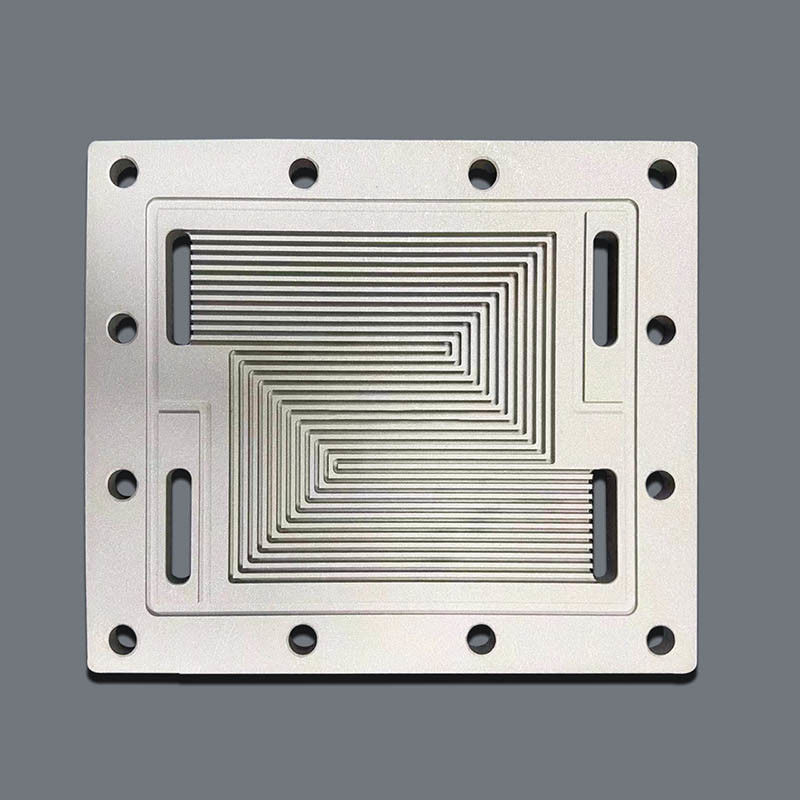

1. Химическое травление микроканалы пластин компактного теплообменника

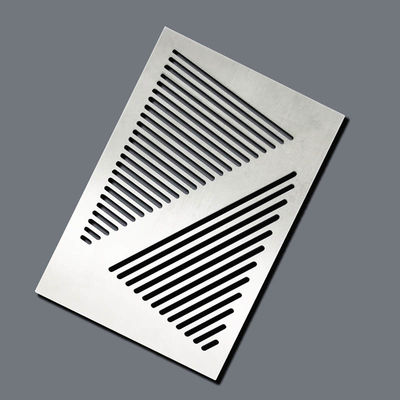

Высокоточные пластины потока химического гравирования для теплообменников печатных схем 4

2. Диффузионная сваркапластин компактных теплообменников

Мы специализируемся на предоставлении комплексных решений для печатных теплообменников (PCHE). Интегрируя прецизионное химическое травление с передовой диффузионной сваркой, мы гарантируем, что каждый теплообменник обеспечивает высокую надежность, выдающуюся эффективность и стабильную производительность для удовлетворения требовательных потребностей приложений.

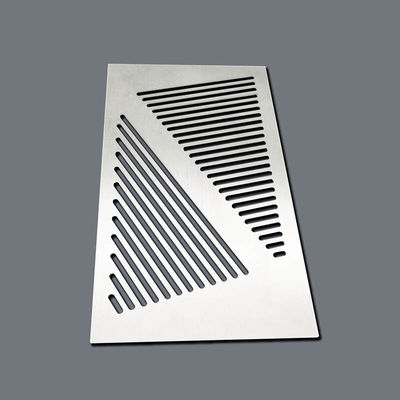

Высокоточные пластины потока химического гравирования для теплообменников печатных схем 5

Упаковка и доставка Печатные теплообменники

Способы упаковки:

Мы предлагаем несколько вариантов упаковки для обеспечения максимальной защиты, включая защитные крышки, полиэтиленовые пакеты и пенопластовые вставки. Индивидуальные решения для упаковки также доступны по запросу.

Доставка Способы:

По воздуху / морю / экспресс: EMS/DHL/FedEx/UPS

Как заказать пластины компактного теплообменника у нас?

1. Пожалуйста, отправьте нам свой дизайн.
Мы принимаем следующие форматы файлов: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw и Adobe Illustrator
2. Время изготовления образцов: 3-10 дней
3. Экспресс: DHL, FedEx, TNT, около 3-7 дней.
