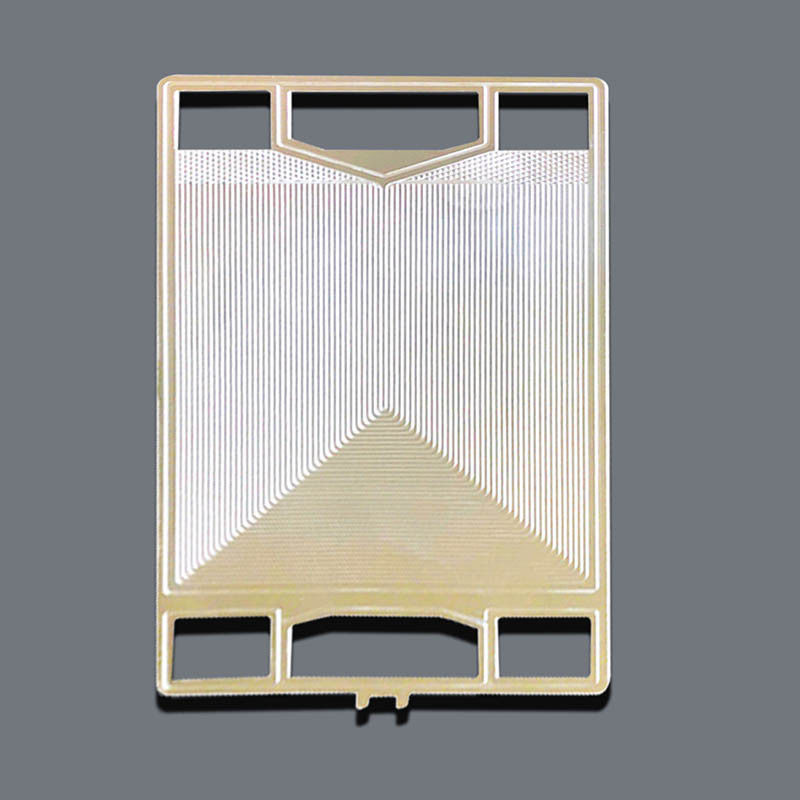

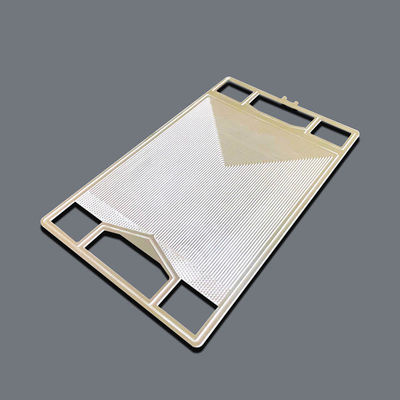

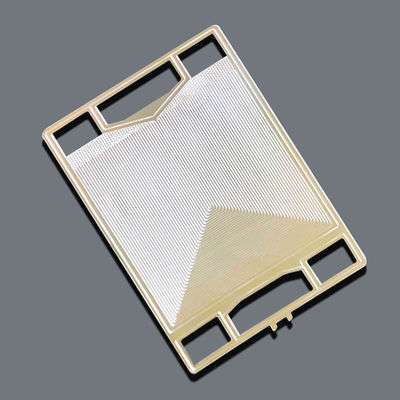

Пластина теплообменника PCHE для прецизионного травления для водородной заправочной станции

ОписаниеПластина теплообменника PCHE

Что такое теплообменники с печатными схемами?

Теплообменник с печатной схемой (PCHE) - это усовершенствованный теплообменник, который объединяет микроканалы, полученные химическим травлением, с диффузионной сваркой. Эта конструкция сплошного блока обеспечивает высокую прочность, отличную тепловую эффективность и надежную работу в экстремальных условиях.

Технические характеристикиПластина теплообменника PCHE

ПроизводствоПластина теплообменника PCHE

1. Химическое травление микроканалов пластин теплообменника PCHE

Химическое травление, также известное как фототравление или фотохимическая обработка (PCM), представляет собой высокоточный процесс формования металлов. Он работает путем нанесения химических травителей для растворения определенных, предварительно определенных областей металлической поверхности.

• Резка материала – Металлический лист разрезается до требуемого размера для обработки.
• Очистка – Масла, оксиды и загрязнения удаляются для обеспечения чистой поверхности.
• Печать – Наносится слой фоторезиста, и шаблон дизайна печатается на поверхности.
• Экспонирование – Напечатанный лист подвергается воздействию ультрафиолетового света через фотомаску, затвердевая выбранные области.
• Проявление – Незатвердевший фоторезист смывается, открывая области для травления.
• Травление – Лист погружается в химический раствор, который удаляет открытый металл, формируя желаемый рисунок.
• Снятие – Остаточный фоторезист удаляется, оставляя готовую травленую структуру.
• Проверка данных – Готовые детали проверяются в соответствии с данными проекта для обеспечения точности и качества.

2. Диффузионно сваренные пластины теплообменников PCHE

Мы предлагаем комплексные решения для теплообменников с печатными схемами (PCHE). Благодаря сочетанию прецизионного химического травления и передовой диффузионной сварки наши теплообменники спроектированы для обеспечения превосходной эффективности, надежной надежности и стабильной работы для самых сложных применений.

Упаковка и доставкапластины теплообменника PCHE

Способы упаковки:

Мы предлагаем несколько вариантов упаковки для обеспечения максимальной защиты, включая защитные крышки, полиэтиленовые пакеты и пенопластовые вставки. Индивидуальные решения для упаковки также доступны по запросу.

Отгрузка Способы:

По воздуху / морю / EMS /DHL /FedEx /UPS

Как заказать Пластина теплообменника PCHE?

1. Пожалуйста, отправьте нам свой дизайн.
Мы принимаем следующие форматы файлов: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw иAdobe Illustrator

2. Время изготовления образцов: 3-10 дней

3. Экспресс: DHL,FedEx,TNT,около 3-7 дней.
