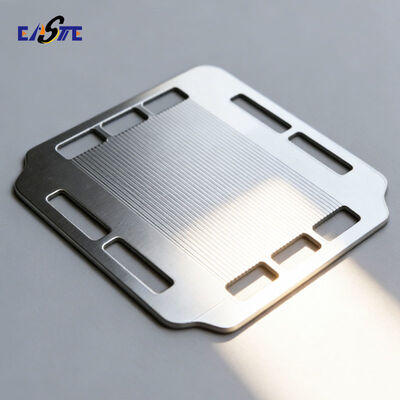

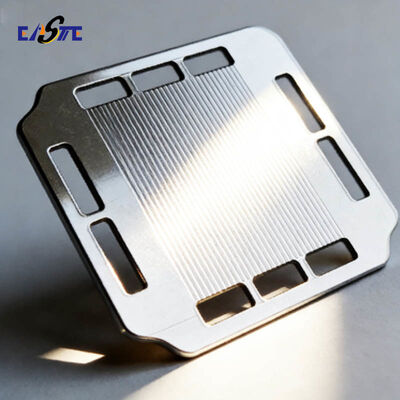

Металлические травленые биполярные пластины со сложной конструкцией поля течения для японской энергетики

Обзор продукта
Биполярные пластины — это прецизионные металлические детали, необходимые для топливных элементов и проточных батарей, служащие критически важными элементами для проведения тока, распределения реагентов и структурной поддержки. Xinhaisen специализируется на крупномасштабном производстве биполярных пластин по индивидуальному заказу с использованием передовой технологии травления, поставляя детали, отвечающие строгим требованиям энергетических и промышленных применений нового поколения.

Производственный процесс
Наши биполярные пластины производятся посредством строго контролируемого процесса химического травления с использованием нашего опыта в области фотохимической обработки. Эта субтрактивная технология производства включает очистку металлической подложки, нанесение фоторезиста, экспонирование его ультрафиолетовым светом через прецизионную фотомаску для определения рисунка поля потока, проявление резиста, а затем травление открытых участков специализированными химикатами. За этим следует тщательная очистка, удаление оставшегося резиста и окончательная проверка. Этот метод идеально подходит для создания сложных, без заусенцев конструкций каналов потока без внесения механических напряжений или изменений свойств материала.

Особенности продукта

• Высокая точность и сложность: Способность создавать сложные рисунки полей потока с тонкими микроканалами, с шириной линий до 0,015 мм и равномерными допусками в пределах ±0,01 мм.

• Без заусенцев и напряжений: Процесс травления обеспечивает гладкие стенки каналов, отсутствие механических заусенцев и остаточных напряжений, что критически важно для герметичности и целостности сборки.

• Универсальность материалов: Мы обрабатываем широкий спектр проводящих металлов, подходящих для биполярных пластин, включая нержавеющую сталь (различные марки), титан, алюминий и медь.

• Превосходная плоскостность и качество поверхности: Обеспечивает отличную плоскостность по всей пластине и стабильное качество поверхности, способствуя оптимальному контакту и производительности в сборке.

• Масштабируемость и скорость: Наш процесс поддерживает быстрое прототипирование и экономичное массовое производство, что делает нас идеальными как для исследований и разработок, так и для крупных заказов.

• Гибкость дизайна: Легкость интеграции сложных конструкций портов, различных глубин каналов и индивидуальных функций без высоких затрат или сроков поставки оснастки.

Технические характеристики продукта

Применение продукта

• Топливные элементы: ПЭМ-топливные элементы, твердооксидные топливные элементы (ТОТЭ) для автомобильной, стационарной и портативной техники.

• Проточные батареи: Ванадиевые редокс-проточные батареи (ВРПБ) и другие электрохимические системы хранения энергии.

• Электролизеры: Пластины для ПЭМ и щелочных систем электролиза воды для производства водорода.

• Теплообменники: Прецизионные микроканальные пластины для компактных решений по управлению тепловым режимом.

Наши преимущества

• Лидер в области точности: Мы преуспеваем в производстве сверхтонких деталей с высокими допусками, критически важных для эффективной работы биполярных пластин.

• Быстрое реагирование и большой объем: Наша интегрированная цепочка поставок и оптимизированный процесс обеспечивают быструю обработку как запросов на прототипы, так и крупномасштабных производственных заказов.

• Непревзойденная гибкость: Мы удовлетворяем разнообразные запросы на материалы и сложные индивидуальные конструкции без дорогостоящей жесткой оснастки.

• Доказанное качество и стабильность: Строгий контроль в процессе производства и окончательная проверка гарантируют, что каждая пластина соответствует точным спецификациям, обеспечивая надежность в вашей окончательной сборке.

• Обширный опыт: Глубокие знания в области применения в энергетическом, медицинском и телекоммуникационном секторах позволяют нам быть настоящим техническим партнером.

Часто задаваемые вопросы

В1: Каково время выполнения заказа на прототипы биполярных пластин?
О: Для стандартных материалов и конструкций образцы прототипов обычно могут быть доставлены в течение 1-2 недель после завершения проектирования и спецификации материала.

В2: Можете ли вы покрыть биполярные пластины для повышения коррозионной стойкости или проводимости?
О: Да. Мы предлагаем различные услуги вторичной обработки или можем сотрудничать с надежными партнерами для нанесения покрытий, таких как золото, платина, проводящий полимер или специализированные углеродные покрытия.

В3: Какой формат файла вам требуется для производства?
О: Мы предпочитаем 2D CAD-файлы в формате DXF или DWG, или подробные чертежи в формате PDF со всеми критическими размерами и допусками, четко указанными.

В4: Существует ли минимальное количество заказа (MOQ)?
О: Наш процесс травления очень гибок. Мы поддерживаем низкие MOQ для прототипирования и оптимально подходим для крупномасштабного производства.

В5: Как вы гарантируете, что пластины чистые и не содержат остатков травления?
О: Мы используем многоступенчатый процесс ультразвуковой очистки и пассивации после травления, чтобы гарантировать, что все поверхности полностью чистые, без остатков и готовы к вашим последующим процессам сборки или нанесения покрытий.
