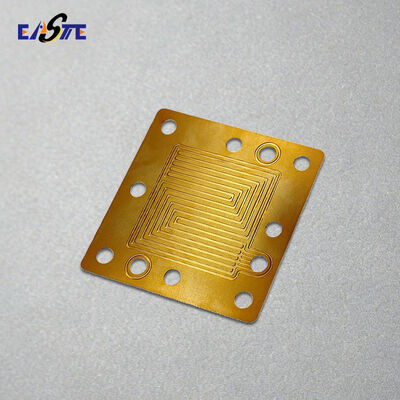

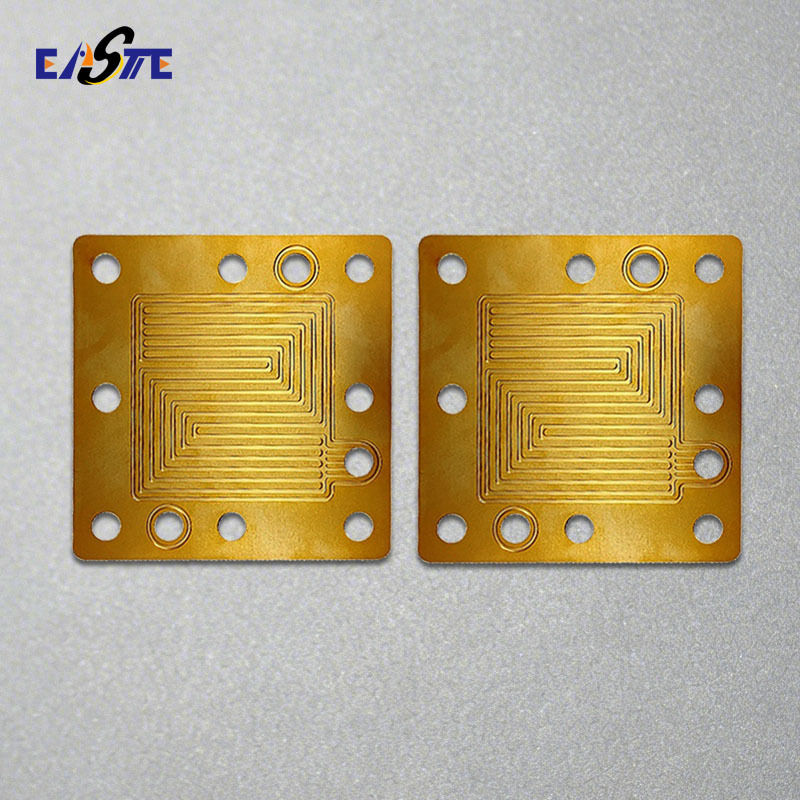

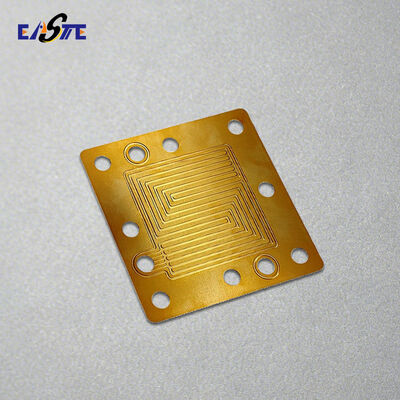

Немецкий производитель биполярных пластин топливных элементов с микроканальным травлением меди

Что такое биполярные пластины?

Биполярные пластины являются одним из основных компонентов водородных топливных элементов. Они выполняют несколько критически важных функций, включая сбор электрического тока, равномерное распределение реагентных газов и эффективное управление теплом и водой в стеке топливных элементов.

Являясь ключевым структурным и функциональным элементом, биполярные пластины напрямую влияют на общую эффективность, долговечность и эксплуатационную стабильность топливного элемента. Они широко используются в таких областях, как автомобильные топливные элементы, стационарные энергетические системы, аэрокосмические технологии и портативные энергетические устройства.

Высокопроизводительные биполярные пластины требуют точного проектирования, подходящих материалов и передовых производственных процессов, что делает их жизненно важным фактором для дальнейшего развития и коммерциализации технологий водородной энергетики.

Преимущества травленых металлических биполярных пластин

• Высокая проводимость для эффективной выходной мощности и отвода тепла

• Ультратонкий дизайн обеспечивает компактные стеки и более высокую плотность мощности

• Прочные и долговечные, устойчивые к вибрации, давлению и термическим циклам

• Прецизионно изготовленные каналы потока для оптимального управления газом и водой

• Масштабируемость для массового производства, идеально подходит для автомобильных и энергетических систем

Применение травленых металлических биполярных пластин

1. Массовое производство PEMFC
2. Электролизер PEM/AEM
3. Высокотемпературный топливный элемент
4. Легкая конструкция
5. Исследования, разработки и эксперименты

Какие материалы биполярных пластин мы производим?

Нержавеющая сталь (316 / 316L)

Титан и титановый сплав (Gr1, Gr2, Gr5)

Никель (Ni200 / Ni201) и никелевые сплавы (Inconel, Hastelloy)

Медь и медные сплавы

Алюминий и алюминиевые сплавы (1060, 3003, 5052)

Процесс фотохимического травления биполярных пластин

1. Выбор материала и подготовка поверхности

Тонкие металлические листы, такие как нержавеющая сталь 316L, титан, никель или никелевые сплавы, выбираются на основе коррозионной стойкости, проводимости и требований к применению. Материал тщательно обезжиривается и химически очищается для обеспечения оптимальной адгезии фоторезиста и равномерного травления.

2. Нанесение фоторезиста

Светочувствительный фоторезист равномерно наносится на одну или обе стороны металлического листа методом ламинирования или центрифугирования. Затем покрытый лист сушится в контролируемых условиях для достижения равномерной толщины резиста.

3. УФ-экспонирование и перенос рисунка

Фотошаблон высокого разрешения, содержащий разработанную геометрию поля потока, точно выравнивается с металлическим листом. УФ-экспонирование переносит рисунок канала потока на фоторезист, определяя области, подлежащие травлению.

4. Проявление

После экспонирования лист подвергается процессу проявления, который удаляет экспонированный (или неэкспонированный, в зависимости от типа резиста) фоторезист, оставляя точный рисунок резиста, защищающий нетравимые области.

5. Химическое травление

Металл с рисунком проходит через контролируемую систему химического травления, где открытые участки избирательно растворяются с помощью подходящего травителя. Параметры травления, такие как температура, концентрация, давление распыления и время, строго контролируются для достижения точной глубины, ширины и профиля канала.

6. Удаление резиста и очистка

После достижения желаемой глубины травления оставшийся фоторезист удаляется, а биполярная пластина тщательно очищается для удаления химических остатков, обеспечивая гладкую и чистую поверхность.

7. Вторичные процессы (необязательно)

В зависимости от требований к дизайну могут применяться дополнительные процессы, включая:

• Двустороннее травление для сложных полей потока

• Диффузионная сварка или лазерная сварка для сборки пластин

• Обработка поверхности, такая как золотое покрытие, углеродное покрытие или проводящие антикоррозионные покрытия

8. Инспекция и контроль качества

Окончательная инспекция включает измерение размеров, проверку равномерности каналов потока, тестирование плоскостности и оценку качества поверхности для обеспечения соответствия спецификациям заказчика и требованиям к производительности топливных элементов.

Этот прецизионный, немеханический процесс обеспечивает высокоразрешающие микроканалы потока, отличную повторяемость и производство без напряжений, что делает фотохимическое травление идеальным для передовых металлических биполярных пластин в топливных элементах и электролизерах.

Почему выбирают нас?

• Прецизионное фотохимическое травление для сложных, без заусенцев полей потока биполярных пластин

• Множество вариантов металлов включая нержавеющую сталь, титан, никель и специальные сплавы

• Ультратонкое производство с высокой точностью для компактных стеков и высокой плотности мощности

• От быстрого прототипирования до массового производства с гибкими, полностью индивидуальными решениями

• Строгий контроль качества обеспечивающий стабильную производительность и длительный срок службы

Часто задаваемые вопросы:

1.Какова цена индивидуального изготовления биполярных пластин?

 -- Цена будет зависеть от материала, толщины, размера и других требований, пожалуйста, не стесняйтесь отправлять нам ваши подробные требования, мы’предложим вам цену             как можно скорее.

2. Как мы можем изготовить биполярную пластину на заказ?

 -- Пожалуйста, отправьте нам ваш чертеж в форматах DXF, DWG, STP, PDF и других, мы’проведем оценку и предложим вам цену.

3. Как мы можем гарантировать качество?

 5. Мывсегдапредоставляем предпроизводственный образец перед массовым производством, ивсегдапроводим   Принятая валюта платежа: USD, EUR, JPY, CAD, AUD, HKD, CNY;

окончательную проверку перед отгрузкой.

 5. Почему стоит покупать у нас, а не у других поставщиков?

-- Xinhaisen основана для специализации на производстве высококачественных, конечных и микроразмерных металлических изделий методом фотохимического травления. Наши семьдесят профессиональных             сотрудников специализируются на исследованиях и разработках, производстве и маркетинговом обслуживании.

 5. Какие услуги мы можем предоставить?--

Принятые условия доставки: FOB, CFR, CIF, EXW

；   Принятая валюта платежа: USD, EUR, JPY, CAD, AUD, HKD, CNY;

   Принятый тип платежа: T/T, Paypal, Western Union, Cash

.

Хотите изготовить биполярную пластину на заказ?
